室外风场环境适用于解析对象建筑物与周边建筑物的关系,以及建筑与周边环境之间的关系。藉由仿真基地建物设计对于周边环境的风场环境影响,给予设计师修正初期方案的建议,将可实现提升建筑设计质量。
风环境解析(防风林的效果)

解析概要



  位置在临海的街区,需要设置防风林等防范措施以免街区受到盐害等危害影响。设置防风林时,在最初建筑设计规划的阶段需要谨慎的评估。但是,在设置前就掌握设置防风林后的有效性是比较困难的。
  此案例,利用建筑CFD软件WindPerfect对在设置防风林的前后,海风对街区的影响做出评估。

解析模型・解析条件



  解析空间尺度为800m×800m×150m、网格数为402×402×44=7,110,576。 为了得到详细的风速分布,解析对象地附近的网格分割的比较细。解析模型的南西和南侧设定为海的方向。

  设定海的方向为上风侧(图1)。根据解析对象地附近的气象数据决定风速值,以及根据风速的高度分布设定风速条件。基准风速(U0)为基准高度(H0)15m处的风速3.18m/sec。

案例2里,利用了WindPerfect自带的Parts功能里的物件,重现了防风林(图1)。

(1)解析案例
【案例1】 風向:南西,无防风林
【案例2】 風向:南西,有防风林
(2)防风林的设定(案例2)
・高度: 8m

图1 解析模型(左:无防风林)

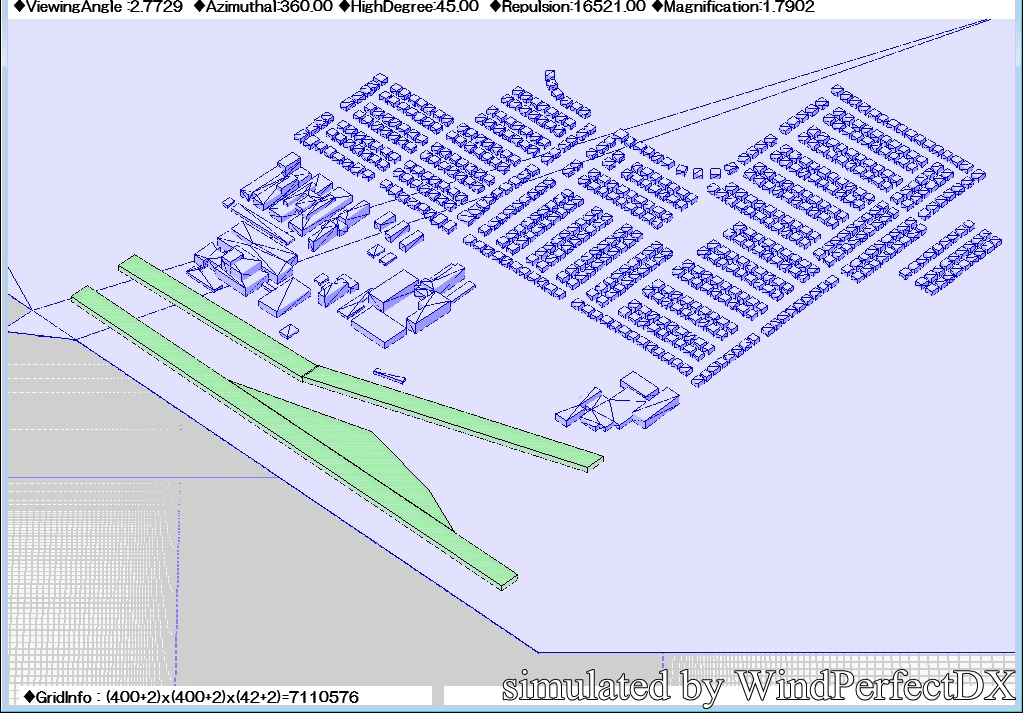

图1 解析模型(右:有防风林)

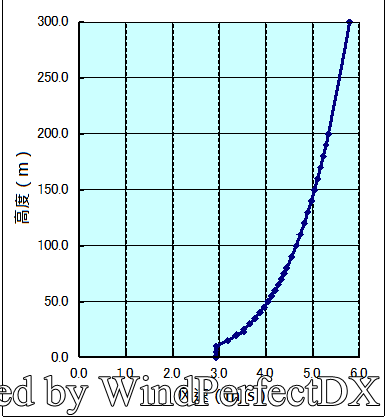

图2 平均风速的高度分布

解析內容



  两个案例同时可以看出从海的方向吹到街区的南西风。通过对两个案例的比较可以看出,在临海处设置防风林可以使风速减小,有效的防止了海风对街区的影响。
通过模拟解析验证了防风林的有效性。也证实了利用WindPerfect可以对种植设计等防风措施进行有效的事前评估。

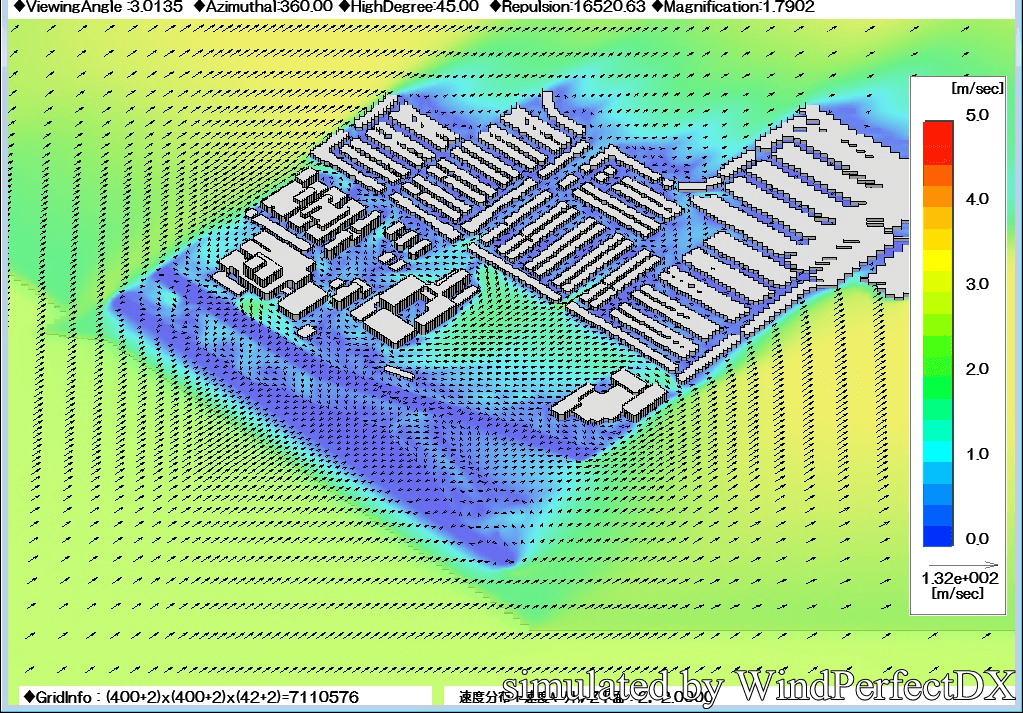

图3 速度向量+速度分布图[无防风林]
图3 速度向量+速度分布图[有防风林]

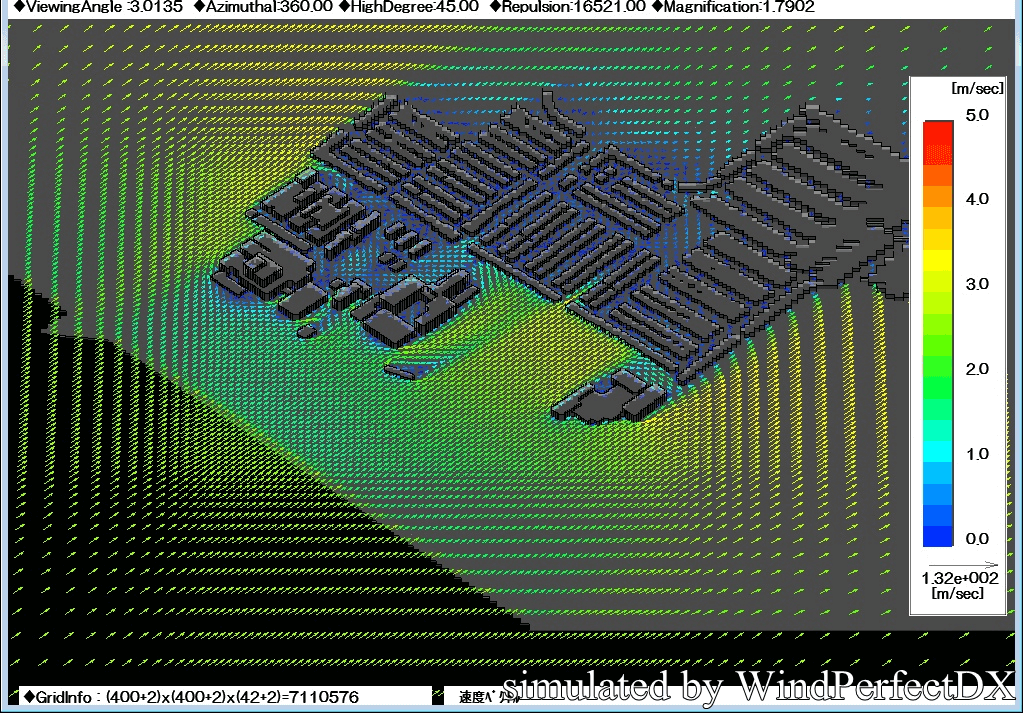

图4 速度向量图[无防风林]

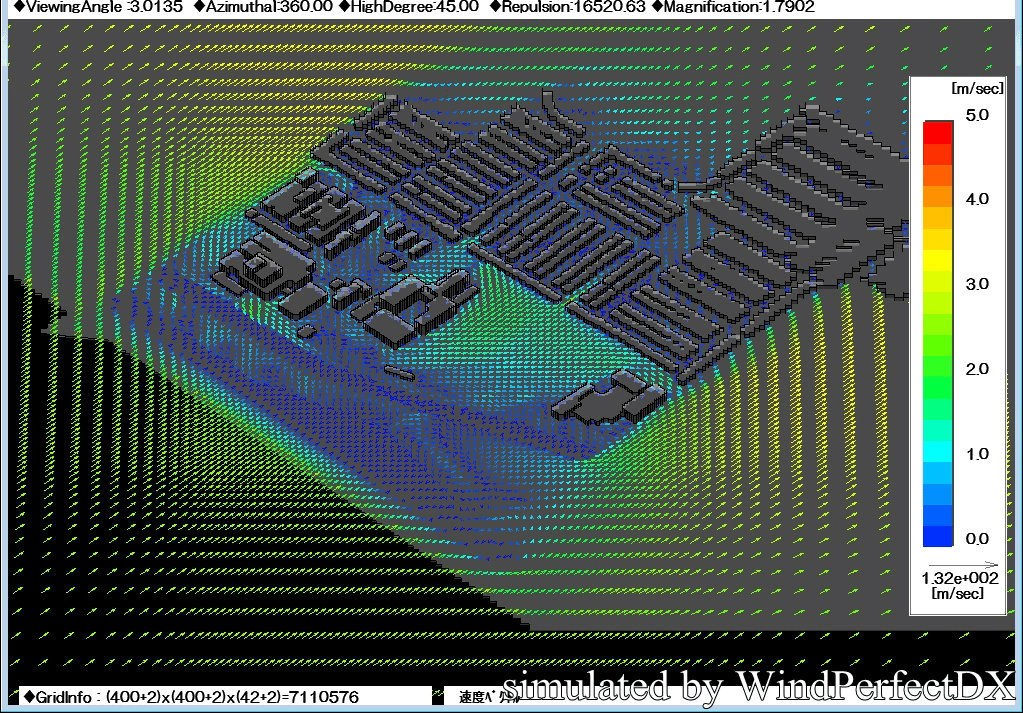

图4 速度向量图[有防风林]

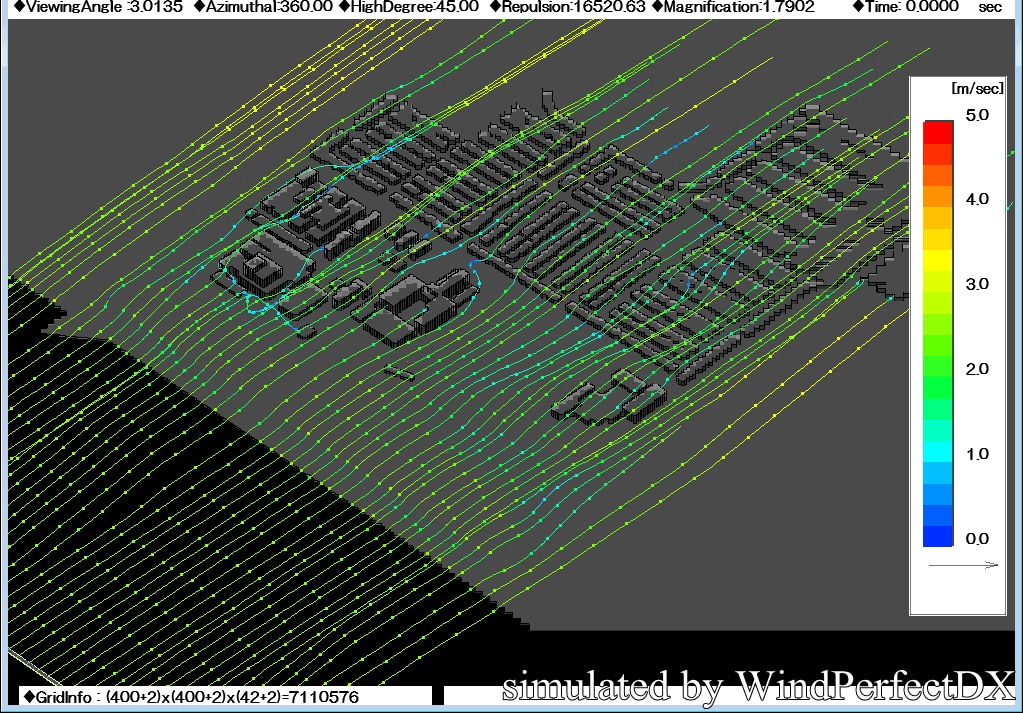

图5 风场粒子轨迹分布[无防风林]
图5 风场粒子轨迹分布[有防风林]
