室外风场环境适用于解析对象建筑物与周边建筑物的关系,以及建筑与周边环境之间的关系。藉由仿真基地建物设计对于周边环境的风场环境影响,给予设计师修正初期方案的建议,将可实现提升建筑设计质量。
一般住宅风压解析

解析概要



  由于推荐作为实例了的分析,有对所规定的风向的住戸的南侧外壁面风负荷变得大的部位,明白大的负压领域在东面又能够被看见的(图4)。 对此,负荷正在后边流一侧和北侧大大地减少。 这种情况需要对1楼东南一侧角落的材料强化的明确。 能据说要紧针对建筑物形状把握在各风向的负荷的倾向。

解析模型・解析条件



(解析空间范围)80m×80m×40m(图1)
(环境数据)
・风向、风速:SW、风速34.0m/sec(地上10m10分钟的平均风速)
・地表面粗度区分 :Ⅱ

图1 解析模型

解析內容



通过本分析,整理出以下结论。
·建物南侧墙面承受正压,东侧及南侧2楼、北侧及西侧墙面接受负压。
·正压的顶峰区域是建物南侧玄关部分(500Pa左右),负压的顶峰区域为东侧1楼壁面(800Pa以上)。

如案例,运用WindPerfectDX检讨仓库对风压的负荷能力,并掌握建筑物全体承受风压的分布状态。另外,可以也可以改变流入风的风向、风速并同时考量周边建物及地形起伏对主体建筑物的影响。

图2 速度分布+速度向量图 GL+1.25m

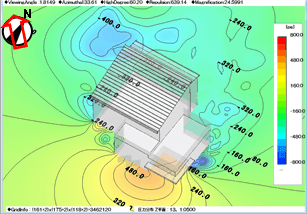

图3 压力分布断面图 GL+1.25m

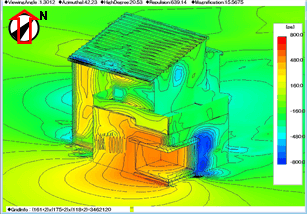

图4 表面压力分布图 GL+40m

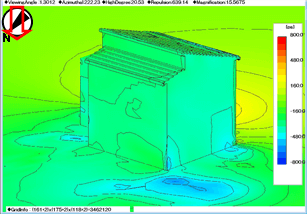

图5 表面压力分布图

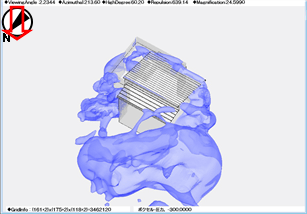

图6 等值面压力分布图

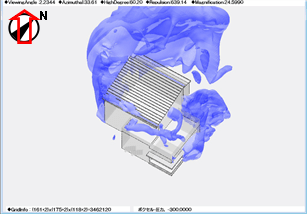

图7 等值面压力分布图
