室外风场环境适用于解析对象建筑物与周边建筑物的关系,以及建筑与周边环境之间的关系。藉由仿真基地建物设计对于周边环境的风场环境影响,给予设计师修正初期方案的建议,将可实现提升建筑设计质量。
仓库风压解析

解析概要



  风压解析模拟中有许多的案件来自仓库的建筑物。一般的铁皮构造承受强风产生的风压,容易造成相当的损害。近期的委托倾向于,针对台风如同低气压爆弹爆发一般瞬间风速达到10m/sec的防范对策数值解析模拟。

解析模型・解析条件



(解析空间范围)500m×500m×150m(图1)
(环境数据)
・风向、风速:SW、风速34.0m/sec(地上10m10分钟的平均风速)
・地表面粗度区分 :Ⅱ

图1 解析模型

解析內容



通过本分析,整理出以下结论。
·仓库西侧墙面及南侧墙面面对正压,屋顶面、北侧墙面及南侧墙面成为负压。
·正压的顶峰和区域是仓库西南部(500Pa左右),负压的顶峰区域屋顶方面西侧,南侧(1500Pa左右)。

如案例,运用WindPerfectDX检讨仓库对风压的负荷能力,并掌握建筑物全体承受风压的分布状态。另外,可以也可以改变流入风的风向、风速并同时考量周边建物及地形起伏对主体建筑物的影响。

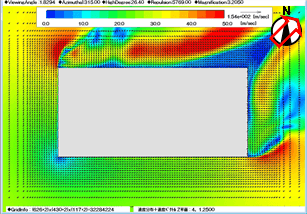

图2 速度分布+速度向量图 GL+1.25m

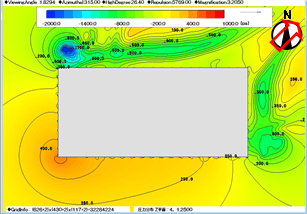

图3 压力分布断面图 GL+1.25m

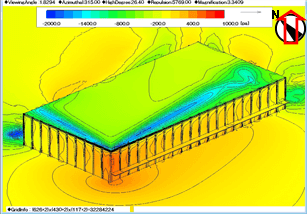

图4 表面压力分布图 GL+40m

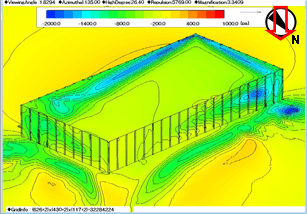

图5 表面压力分布图

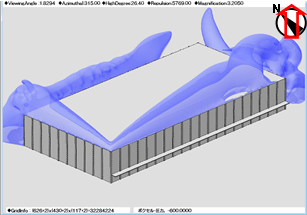

图6 等值面压力分布图

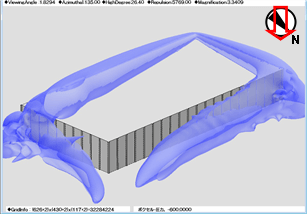

图7 等值面压力分布图
