烟囱排热扩散解析

解析概要



  街区裡有大樓有烟囱的場合,需考量從煙囪所排出的濃度擴散。建區里的建物排列配置及該地區氣象特性皆會大大的影響擴散的方向及區域。
  在本建筑设计实例,利用WindPerfectDX模拟街區裡大樓煙囪如何的排氣擴散及影響分布。

解析模型・解析条件



(解析空间范围)1000m×1000m×300m(图1)
*以焦点区域为中心半径250 m
*有烟囱的建筑物高度为110 m
(环境数据)
・煙囪排出流量、濕度、濃度(40000Nm3/h、400℃、濃度100)
・浓度排出设定值為100。

图1 解析模型

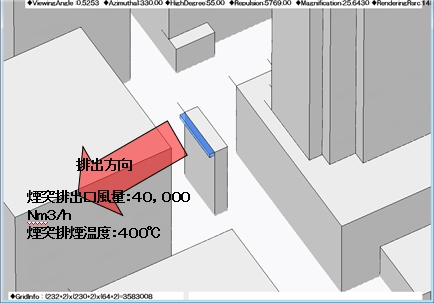

图2 煙囪附近放大显示

解析內容



通过本分析,整理出以下结论。
·建物南侧墙面承受正压,东侧及南侧2楼、北侧及西侧墙面接受负压。
·正压的顶峰区域是建物南侧玄关部分(500Pa左右),负压的顶峰区域为东侧1楼壁面(800Pa以上)。

如上案例,运用WindPerfectDX检讨仓库对风压的负荷能力,并掌握建筑物全体承受风压的分布状态。另外,也可以改变流入风的风向、风速并同时考量周边建物及地形起伏对主体建筑物的影响。

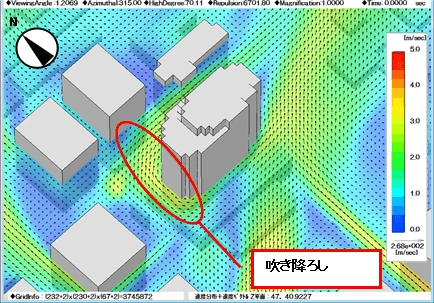

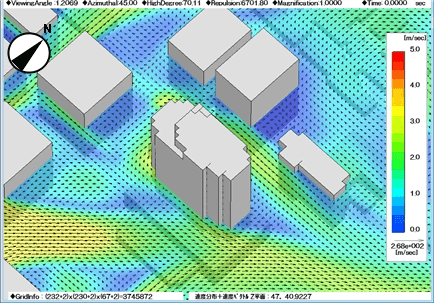

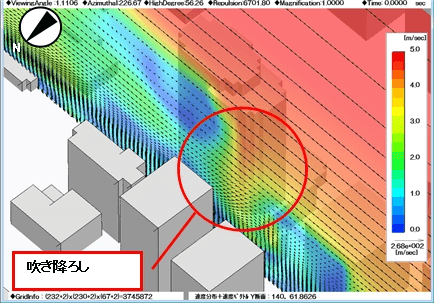

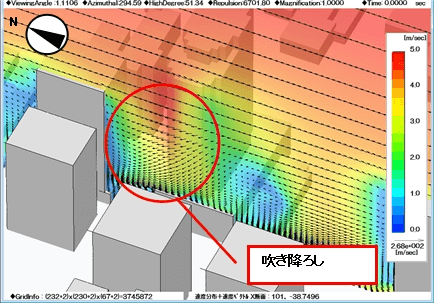

图3 速度分布+速度向量图 GL+40m
图4 速度分布+速度向量图 GL+40m
图5 速度分布+速度向量图 GL+40m
图6 速度分布+速度向量图 GL+40m

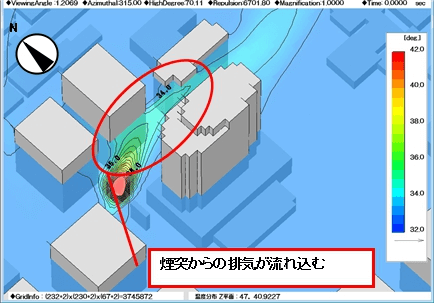

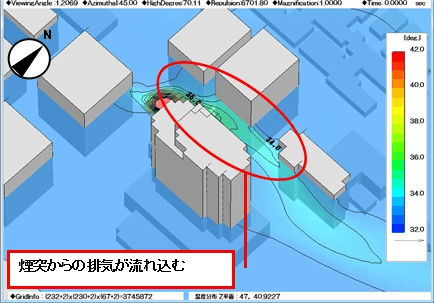

图7 温度分布图 GL+40m
图8 温度分布图 GL+40m

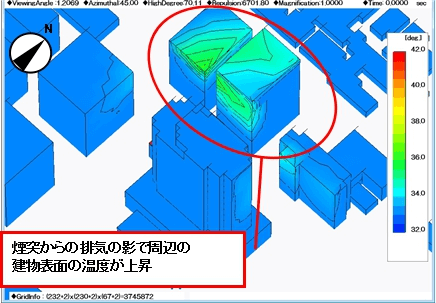

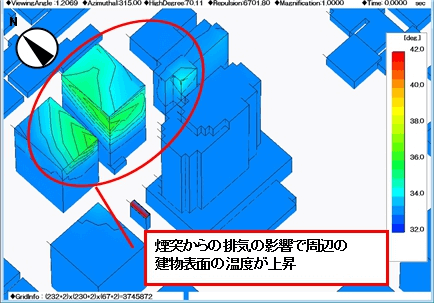

图9 表面温度分布图 GL+40m
图10 表面温度分布图 GL+40m

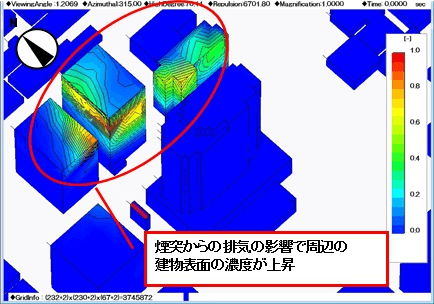

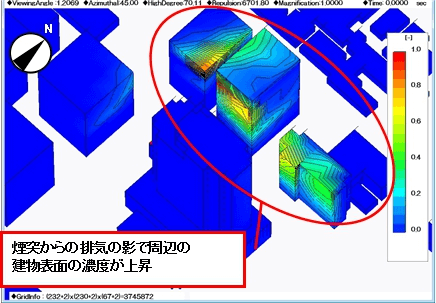

图11 表面浓度分布图
图12 表面浓度分布图 GL+40m

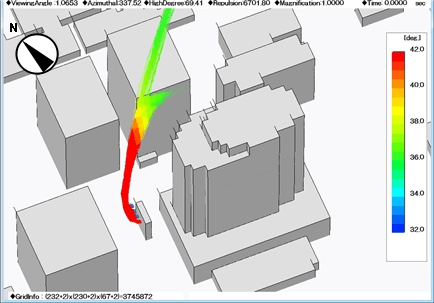

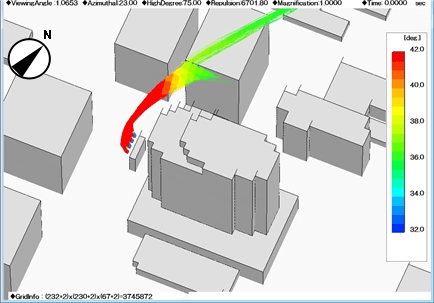

图13 温度粒子图1
图14 温度粒子图2

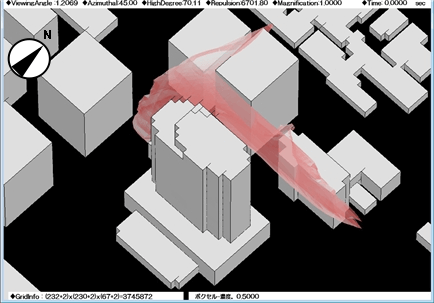

图15 浓度等值面图1
图16 浓度等值面图2
