烟囱排烟的广域扩散解析

解析概要



  本文讨论的城市问题是污染物扩散,本案使用到的WindPerfectDX功能是风环境解析。本文解析对象是有地形起伏的建筑,基地位于四周环海的丘陵地带中。模拟分析低层污染物扩散需要注意的是: 1. 考虑地形,提高模型精确度; 2. 设定范围为数平方公里;3. 设置每一项污染物排放设备的条件参数。
  本案模拟结果显示风量不同时,烟的扩散趋势不同。本案例中可通过控制烟囱数量和排气量来平衡对排烟的处理,使最终排烟效果达到传播至远离工厂一定距离就容易逐渐消散。
  在解析烟囱排烟问题时,往往需要设定数平方公里的范围做模拟。由于周边的地形与地面起伏等因素会直接影响模拟结果,所以从地形数据导入的阶段就需要对地形做谨慎的调查与了解,提高模型化的精度。
解析內容



  此案例,对四周被海环绕的丘陵的某一工厂进行烟囱排气模拟解析。通过查看“浓度分布等值面”,从模拟结果了解到大风量排烟受主导风向影响,沿该方向传播,成筒状发散;风量较小时,受地面风场影响,排烟成面状,“表面风速分布图”中增加向量表现地面风场的流动,对比可了解到排烟的趋势与地面风场的流动趋势相似。
  也就是说,从烟囱排出的烟,在高温和风量比较大的状态时会上升到高空然后随着上空的风扩散到远处,到达距离远且不易消散。而风量较小的排烟,会出现停留在排气处周边的趋势。由于在设备启动或者设备更新后会出现风量不稳定的情况,所以必须设置好每一项污染物排放设备的条件参数。

解析模型与浓度分布等值面

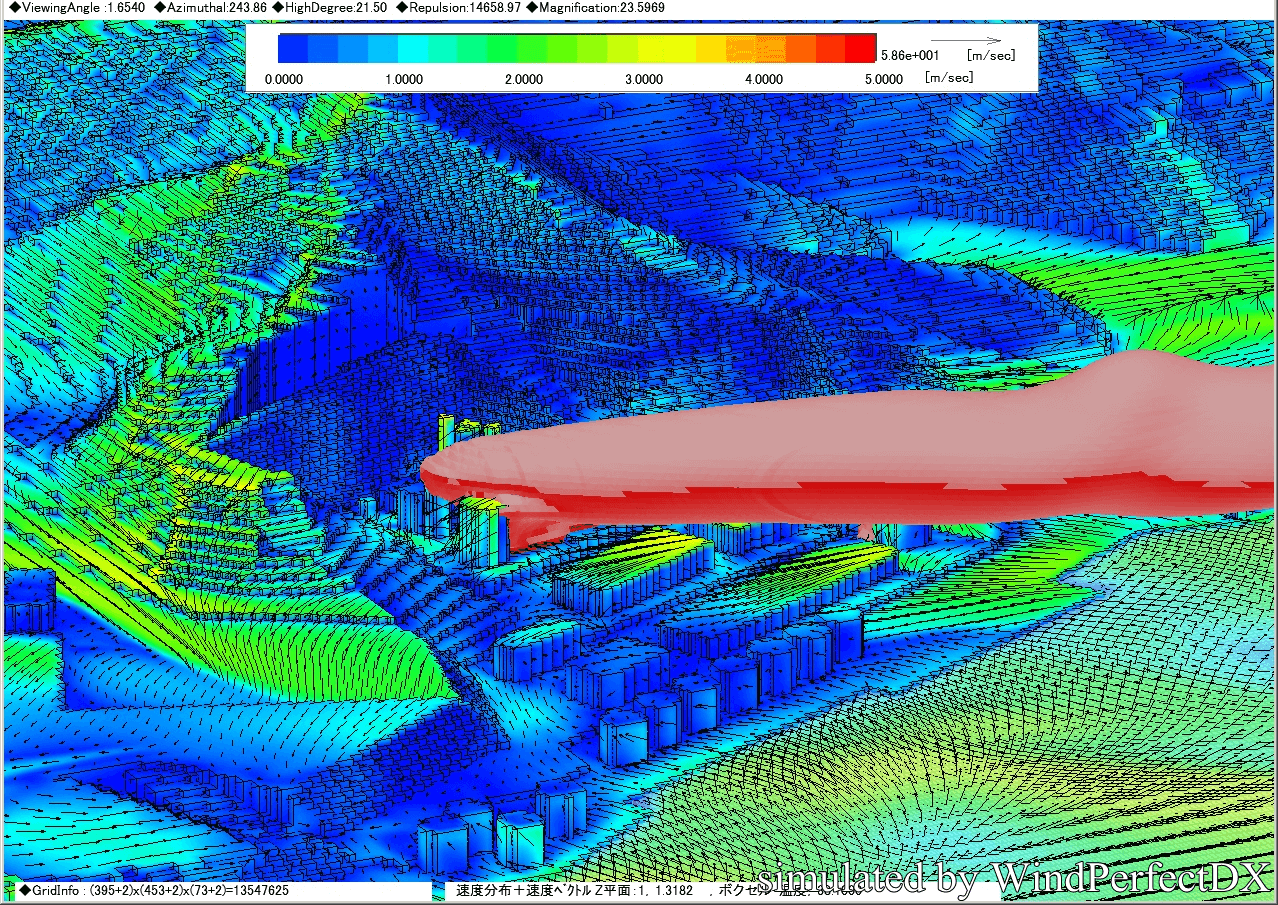

浓度分布等值面与表面风速分布(放大图)

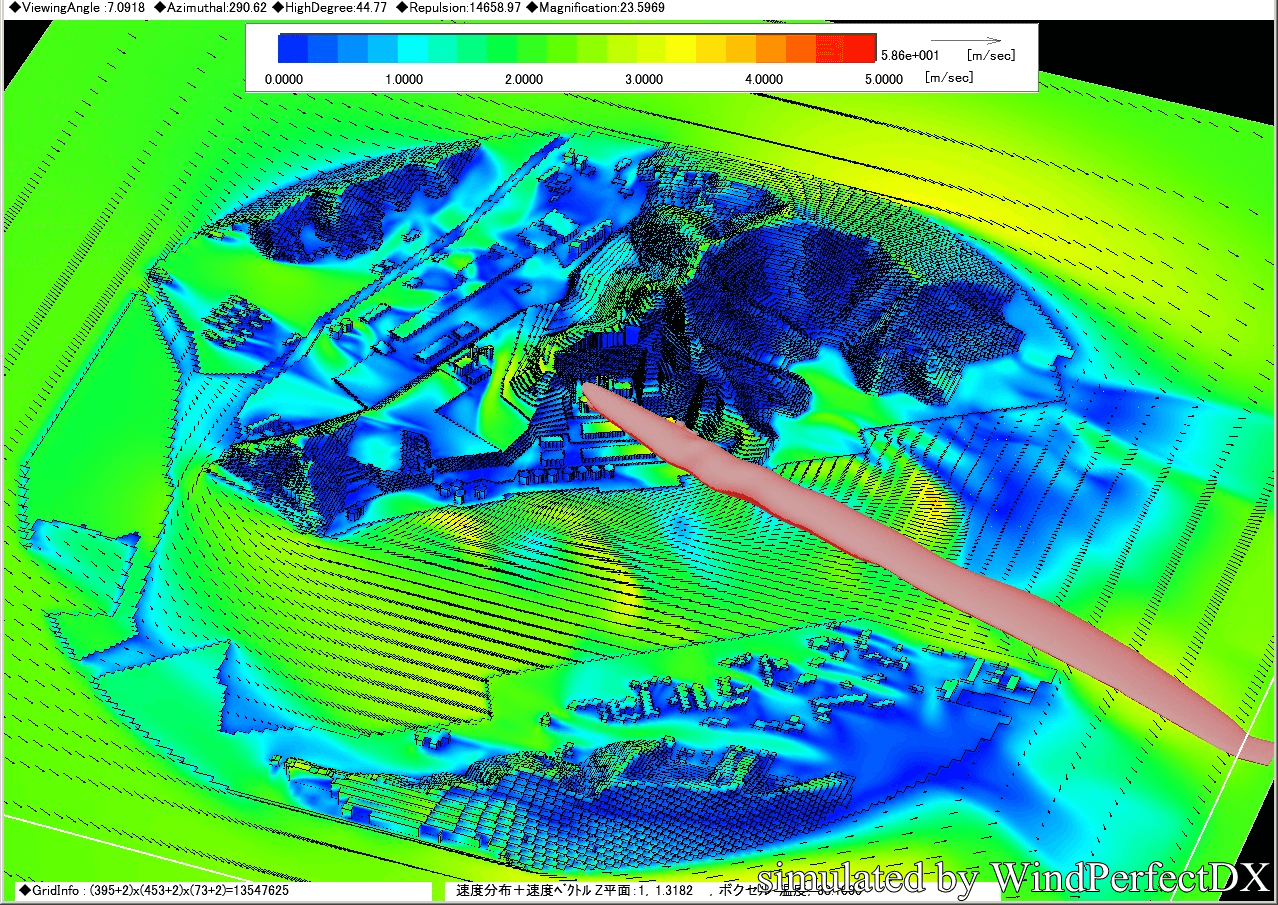

浓度分布等值面与表面风速分布

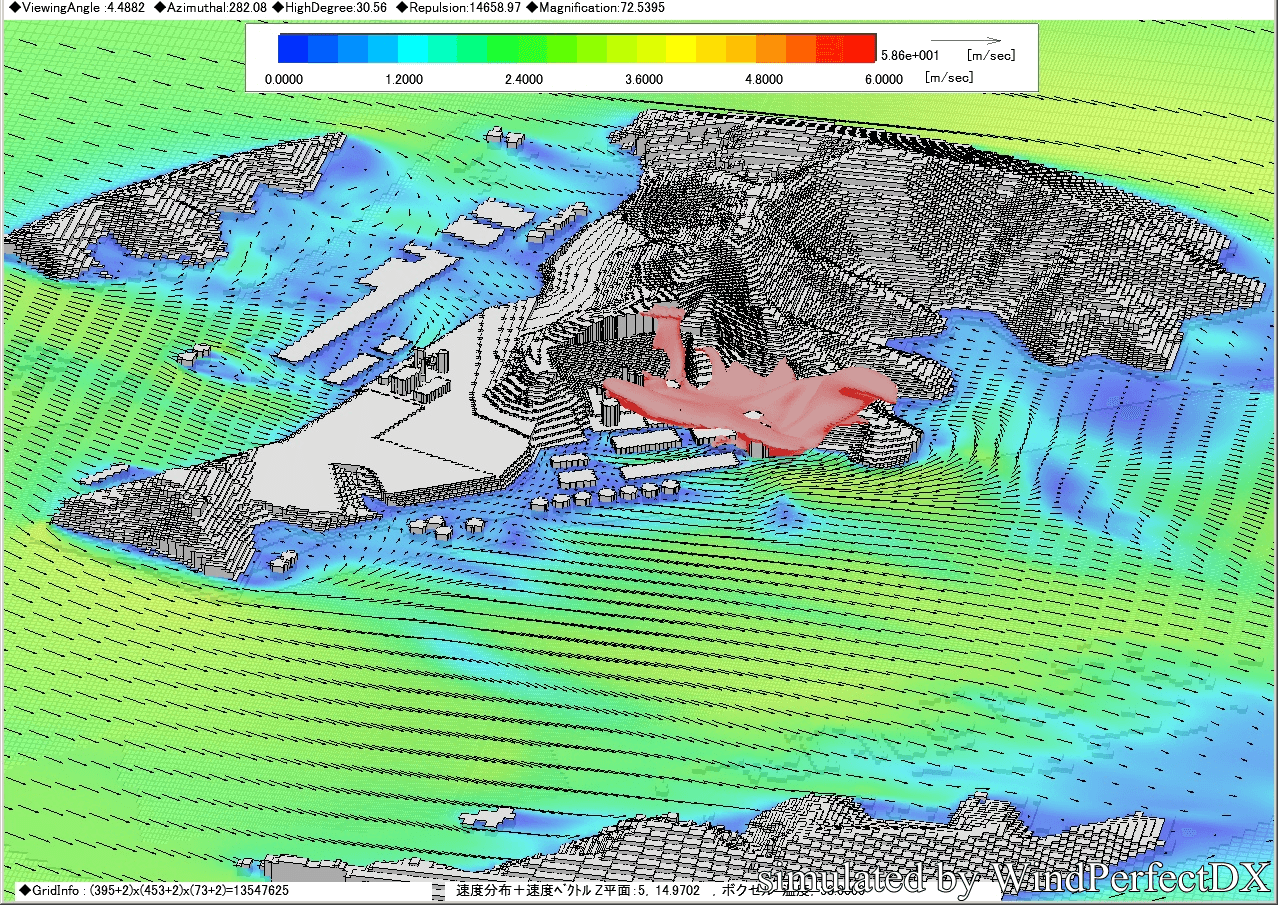

浓度分布等值面与表面风速分布(低风量)

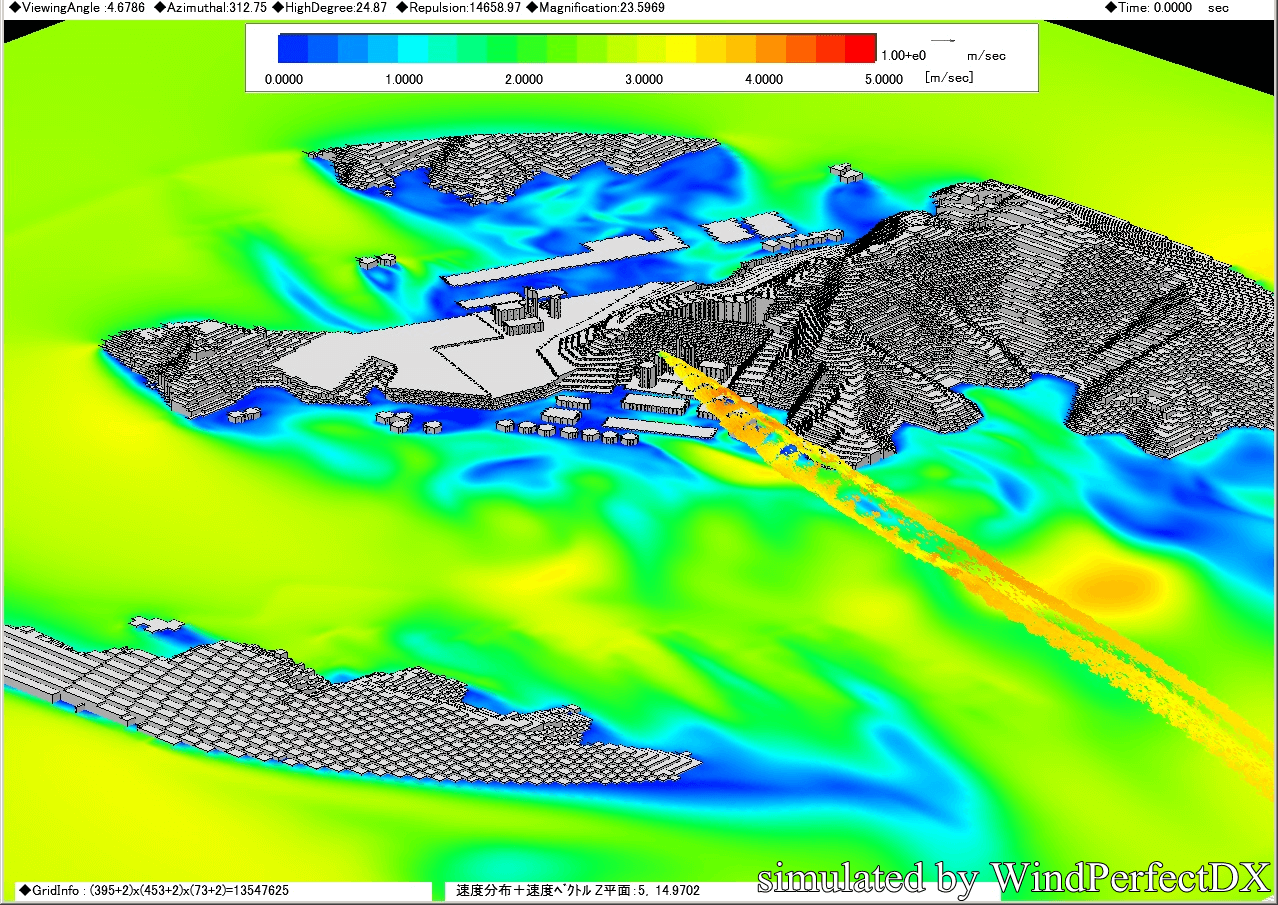

风场粒子轨迹与表面风速分布

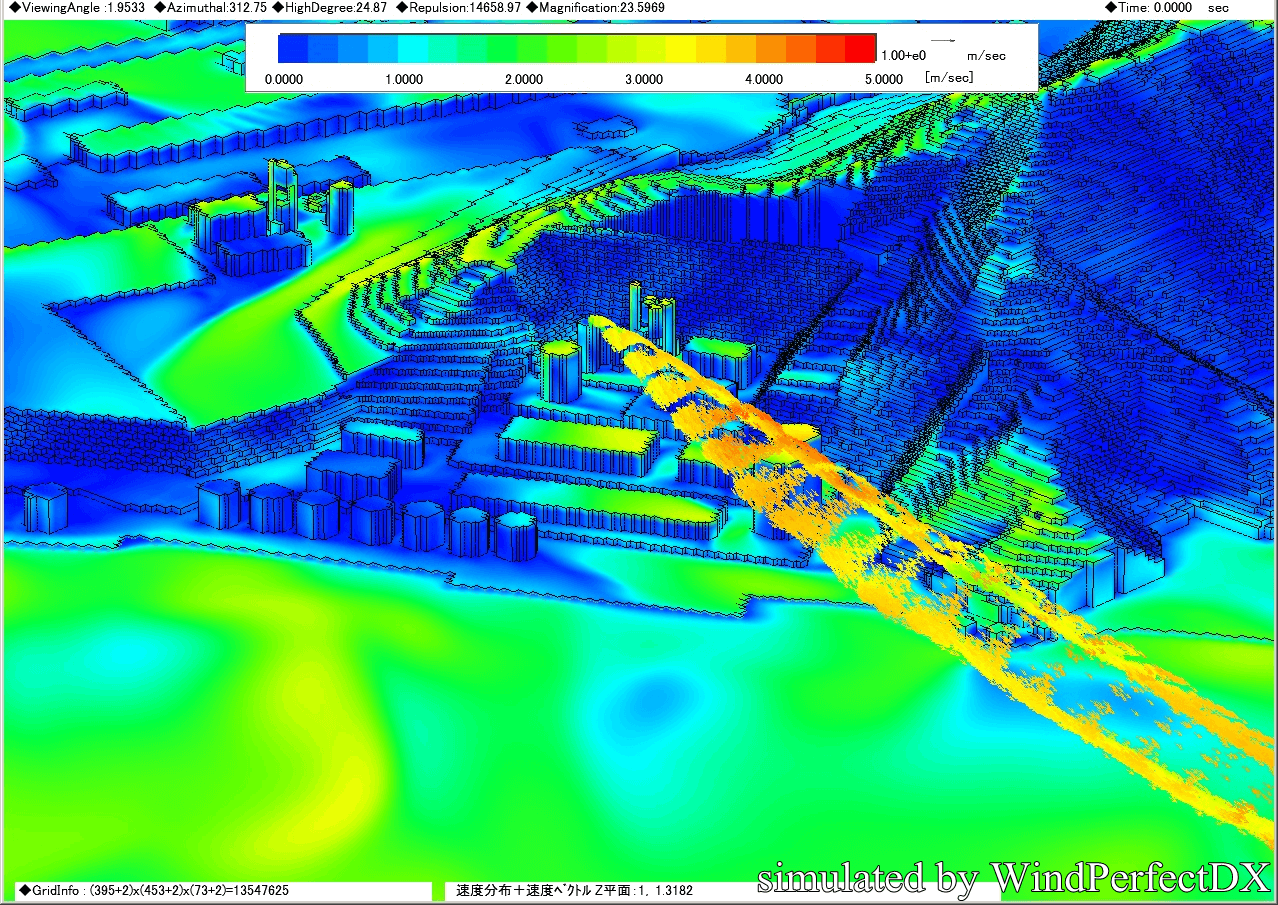

风场粒子轨迹与表面风速分布(放大图)
