冷却塔气流解析

解析概要



  近年来,使用冷却塔的情况越来越频繁,一般在外气温度低时、湿度高时,冷却塔的排气会产生白烟化,对附近居民的生活圈有可能产生负面的影响。本解析事例运用建筑CFD软件WindPerfectDX模拟出,从某街区建筑物排気如何在区域进行扩散,是否产生白烟化以及对周边生活圈的影响评估进行检讨及改善计画。

解析模型・解析条件



(解析空间范围)500m×500m×200m(图1)
(环境数据)
・季节:冬季(外气温度-1.0°C、相对湿度95%)
・风向、风速:NNW、风速3.0m/sec(固定风速高10M)
・冷却塔排出流量、温度、浓度:1台100,0003/hx5台、32°C、相对湿度100%

图1 解析模型

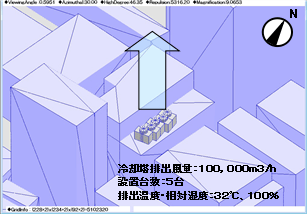

图2 冷却塔附近放大显示

解析內容



通过本分析,整理出以下结论。
・前往计划地建筑物东南一侧的气流被影响。(图3、图4)
・来自冷却塔的排气散布的样子。(图5~图8、图11)
・计划地周边的温度,相对湿度变得高的样子。(图12)
・蒸气变成白烟,在计划建筑物附近散布的样子。(图9、图10)

运用WindPerfectDX检讨建筑物设置冷却塔排出的气流热及湿度状况,并掌握建筑物基地周边环境全体的微气候环境分布状态。另外,亦可进行
从冷却塔发生的风量温度湿度及风向风速,预测冷却塔对全体区域的影响。

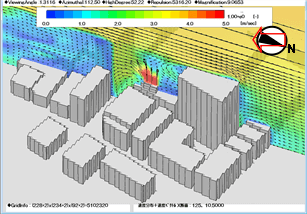

图3 速度分布+速度向量图

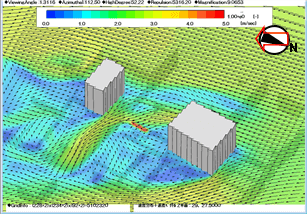

图4 速度分布+速度向量图 GL+27.5m

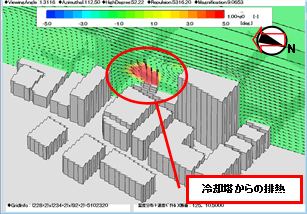

图5 温度分布图
图6 温度分布图 GL+27.5m
图7 相对湿度分布图

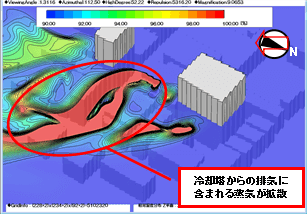

图8 相对湿度分布图 GL+27.5m

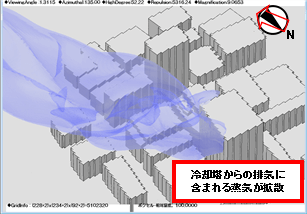

图9 温度粒子图1

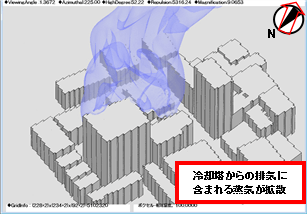

图10 温度粒子图2

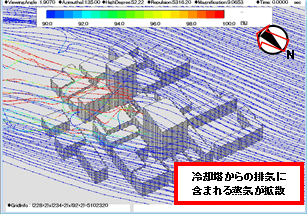

图11 风场轨迹流线图

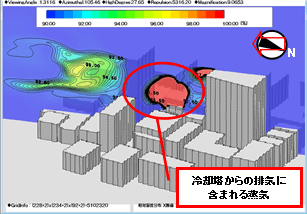

图12 表面湿度分布图
