高层住宅温热环境模拟

解析概要



  本文讨论的城市问题是城市热岛,使用的WindPerfectDX功能模块是温热环境解析。本文解析对象是独栋高层住宅,基地处于盆地地形。风况影响空气温度的分布,模拟分析城市热岛需要注意的要素有:
  1. 地表面/建物表面的多层热传导;
  2. 2次放射:放射热传达的正确计算;
  3. 精确性:考虑风速等的移流热交换计算/树木水分蒸发等的移流扩散计算。

解析目的



  考虑盆地地形在夏季时较为闷热,故利用CFD软件进行环境评估,使更新后的风场风速较高且风速平均。本案模拟结果显示建物坐向与风速流动方向接近垂直,通过调整坐向、退界的手法使风场能够流入街道,而不受建筑物阻碍。
  风况良好的情况下,本案对温热环境的模拟分析显示,通过改善建物本身材质和增加植栽配置 (不影响风况的情况下),能够降低空气温度。

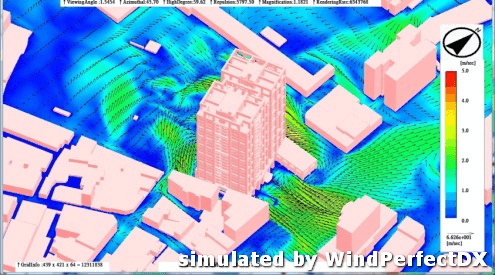

更新前一楼行人风场风速分布

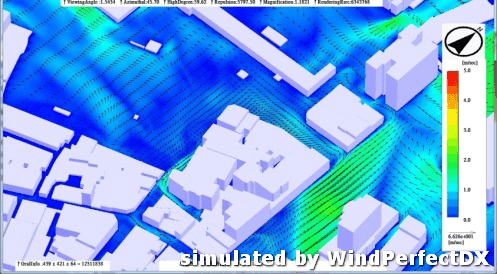

更新后一楼行人风场风速分布

解析內容



  模拟温度设定近十年前三十大均温,高于夏日平均温度,上午十点温度为35.08度。上午十点其东侧为向阳面,屋顶露台及建物东侧为此时温度最高之处,北侧与西侧则是背光面,不受到阳光照射,温度较无明显差异。
  虽然露台人行区域并未受到太阳直射而呈现温度较低的状态,但是随着时间越近午时,太阳将会直射露台,如此一来接近顶楼的楼层也将受到日照影响,虽然花岗岩建材已改善了温度,但可进一步在屋顶处种植绿化植栽,以减少日照直接对底下楼层的影响。此外,虽然本案建物东侧有一座建筑物,但是该建筑物高度不足,并无法提供阴影处,所以在东侧广场处建议种植植栽来遮挡阳光。

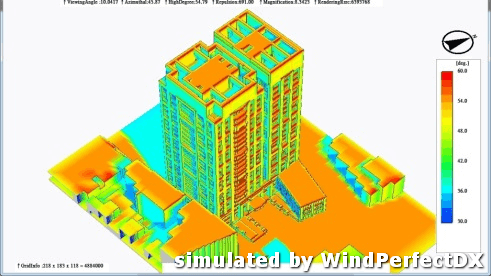

更新前外壳热幅射分布

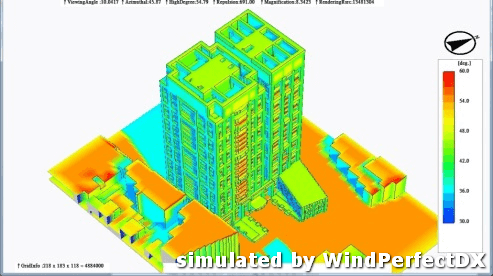

更新后外壳热幅射分布
