受风场、日照、材质导热与绿化模拟与评价,给予建筑设计方案的改善建议。空气温度热量来源主要为太阳幅射经地面吸收后传至空气之中,藉由模拟太阳幅射及风场流动对基地环境形成的温度场做分析,并给予建筑设计方案的改善建议。
螺旋型高层周边植栽降温

解析概要



  陶朱隐园是亚洲首座“会呼吸的建筑”,在信义区的住宅上提倡绿色理念、为住户开创绿地,并充分利用各楼层空间实施垂直立体绿化,在约0.8公顷的土地上种植约三万多棵乔、灌木,以高绿覆率的绿化密度,对抗都市暖化并创造对城市、环境与地球完美共生的建筑。整体的植栽规画运用『适地适木』概念及原则,导入微气候模拟要素分析,并基于日照及风条件筛选适合且环境抗性强的树种。尤其,陶朱隐园为23层楼建筑双股螺旋形状,在易受大楼风、角隅风的环境影响之下,植栽树种需求的特殊性,需考虑各个楼层不同微气候条件。通过运用先进的科学技术结合植栽配置设计,将更加有利于合理选择及配置植栽,并作为树木健全性维持的目标。
  本文讨论的城市问题是城市热岛,使用的WindPerfectDX功能模块是温热环境解析。本文解析对象是独栋异形建筑 (螺旋型高层),主要讨论植栽配置对高层建筑及周边环境的降温效果。风况影响空气温度的分布,模拟分析城市热岛需要注意的是:1. 温热环境与风环境需要同时分析;2. 温热环境是受风环境影响下的结果;3. 温热环境需从建筑材质及植栽配置等根源来进行模拟分析才能得到改善。

解析目的



  本案探讨基地周边风场环境及太阳日照的影响,日本树木医生采用WindPerfectDX技术,利用风场与日照分布的科学评价来决定绿化植栽的选种与配置。太阳日照角度随着时间、地点而有所变动,模拟日照的目的是根据时数多寡并搭配风场数据的比较,配置合适的植栽物种、并进行绿化以提升居住品质。

  并且本案显示,日照情况结合风场分布图可找到冬季无日照而风速高的寒冷区域,和夏季日照温度高且风速停滞区域,是主要需要改善的问题区域,冬季风速可通过常绿植栽遮挡,夏季日照可通过高大植栽遮荫。


解析內容



  本案选择夏季及冬季为模拟季节,依环保署气象测站近十年间的气象数据来进行模拟。
  此为夏冬两季盛行风模拟结果图,建筑本体与周边建物位置的相对关系会影响风场分布状况,两季风场随着建物外型流动。周围建物的转角都有轻度角隅风现象,各建物按照自己的轴线建造,整体布局无统一规律,导致开阔空间的布局较无规律,在建筑本体的南侧和北侧出现缩流效应。夏季周边风速较低,冬季较高,需要设置能将东侧入流风导入基地的植栽布局,并且需要在建筑本体的转角部分配置常绿树,在冬季降低角隅风和缩流效应。

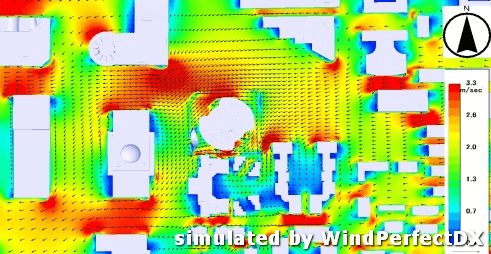

夏季风场分布图

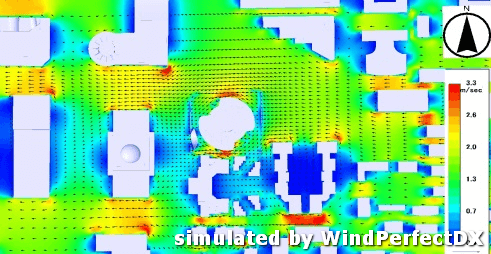

冬季风场分布图

  固定建案地点,以夏至日及冬至日两天的白日时段来进行日照小时数模拟。

  太阳日照角度随着时间、地点而有所变动,夏至日的最高温部分在建物顶部,而冬至日的最高温部分在建物南侧立面上。结合风场分布图分析,冬至日南北两侧风速高而无日照,这两片区域冬季会格外寒冷,需增加常绿植栽。夏至日北侧温度高且风速高,南侧温度较高而风速几乎停滞,需要增加高大植栽遮荫并引导风场往南吹。

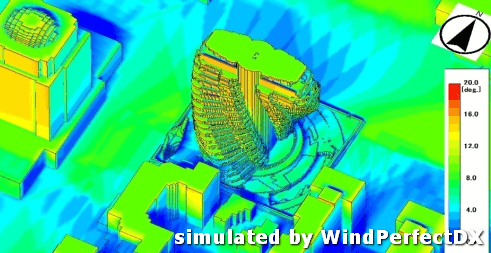

夏至日日照小时数

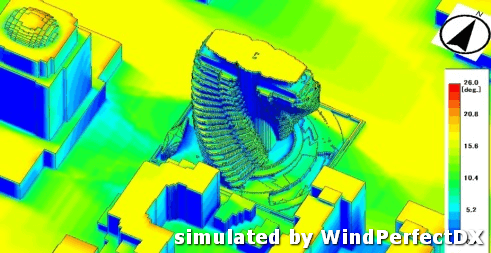

冬至日日照小时数
