解析概要



  近年来,由于二手烟对身体健康危害的认知有着明显增加,把吸烟和禁烟划分为两个区域的建筑物・餐饮店也在不断增加。但是,划分了吸烟和禁烟区域,依然会有烟从吸烟区流入禁烟区。所以,只是靠划分区域还是很难完全防止二手烟带来的影响。为了更有效的控制这个状况,在两个区域中间设置隔墙、风幕机等对策是有必要的。
  此空调设计解析案例,假定一个划分了吸烟和禁烟区的餐饮店,在吸烟区出入口设置风幕机,利用WindPerfect对吸烟区的烟扩散做出评估为目的。

解析模型・解析条件



  解析空间的尺度为23m×21m×3m、总网格数为455,285。解析模型设定为划分了吸烟区与和禁烟区的餐饮店(图1)。季节设定为夏季,餐饮店内再现了桌子,柜台和椅子。解析模型里的空调设备,利用了WindPerfect自带的Parts功能里的天井式空调8台(图1)。风量为每台800CMH,吹风口温度为16℃。

  发热条件参数,设定了人体发热和照明发射。人体发热条件为,服务员3人和客人18人(图2)。每人的发热量设定为54W。照明发热设定为40W/㎡。此解析案例由于设定在大型建筑物内,所以没有考虑天花板・墙・地板的热流量。

  烟的发生源设定在吸烟区的5个不同位置(图3)。风幕机设置在吸烟区的出入口,以1m/sec的速度垂直向下的方向吹气(图3)。

/th>

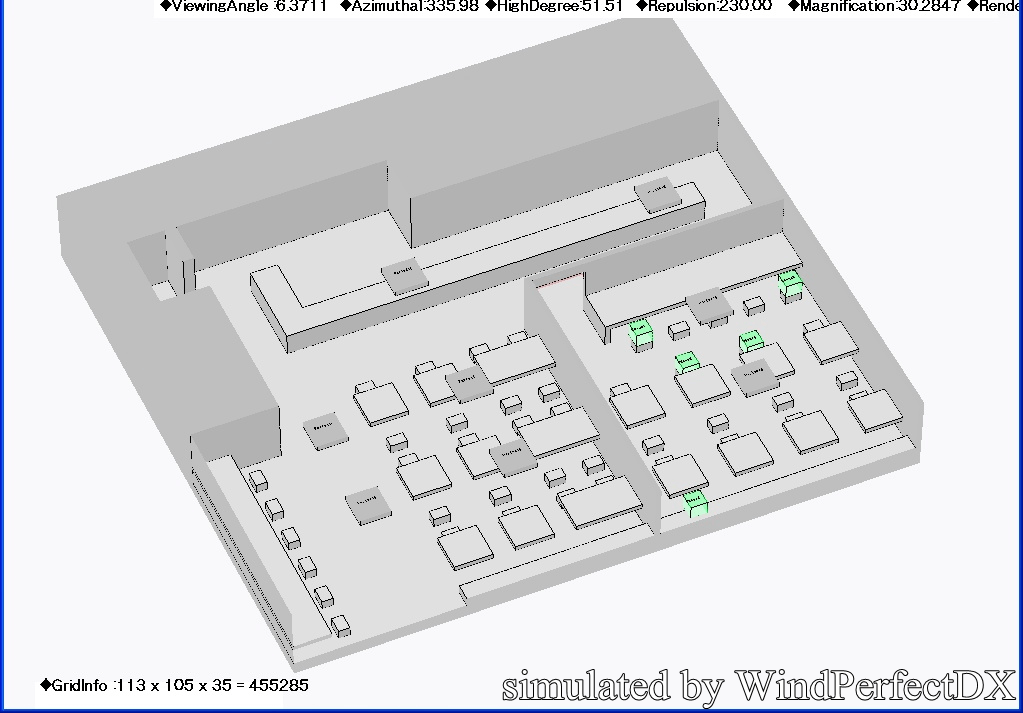

图1 解析模型图・天井式空调位置图
图2 人体发热位置图
图3 烟发生位置图・风幕机位置图

解析內容



  由于没有比较大的发热负荷,室内温度基本保持在21℃~23℃(图4)。通过模拟解析,确定了在禁烟区出入口处设置风幕机后吸烟区的烟可以有效的被遮挡在被划分区域内(图5、7、8)。所以可以说明设置风幕机等遮挡物可以更有效的把烟遮挡住,不从吸烟区流入禁烟区(图6)。但是,依然会有一些烟从吸烟区流出(图7、8),所以对这一部分流出的烟还需要做出一些合理的对策。

  利用WindPerfect可以有效的掌握室内气流和浓度的状态。而且可以简便的更换风幕机风速、空调的位置和吸烟・分烟区的位置等设定,在根据不同的模拟结果做出最合理有效的对策。

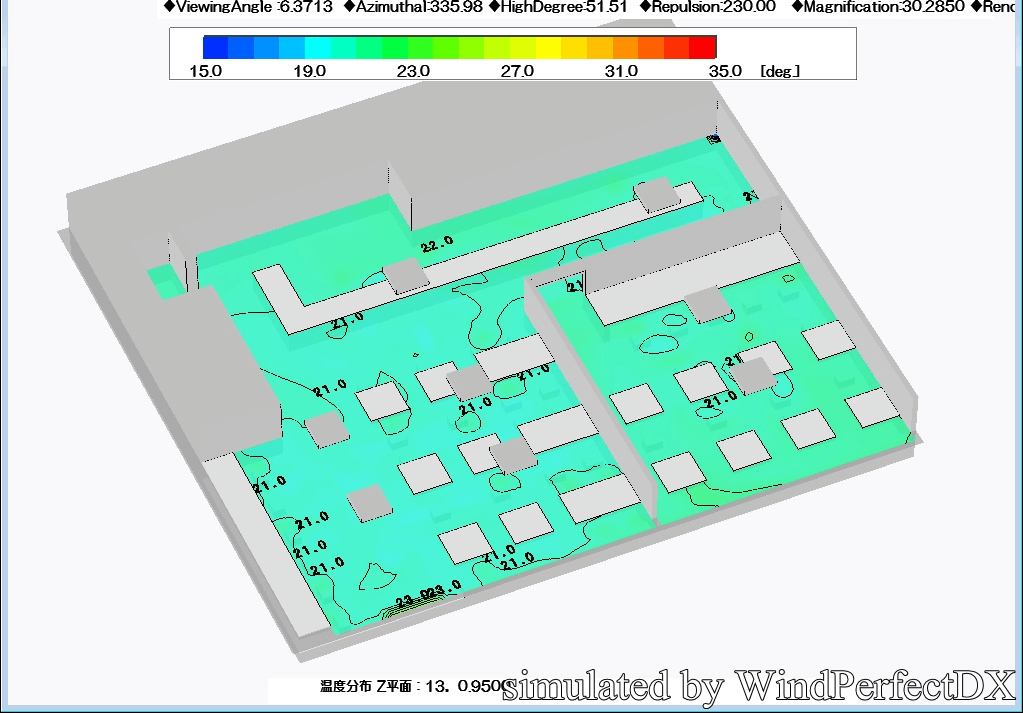

图4 温度平面分布图(FL+0.95m)

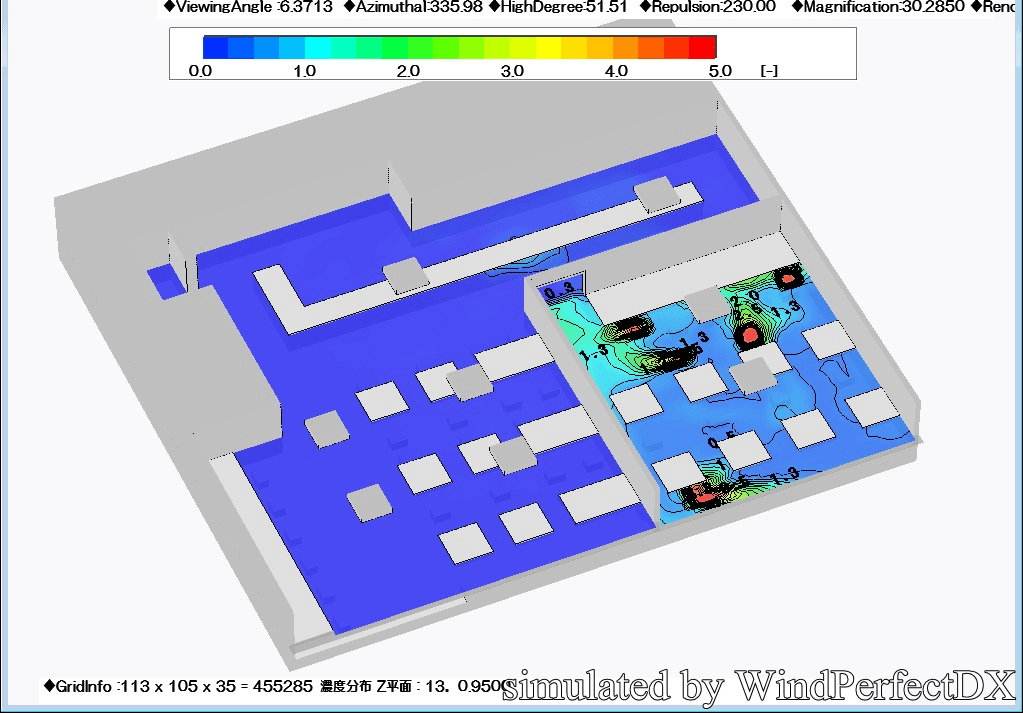

图5 浓度平面分布图(FL+0.95m)

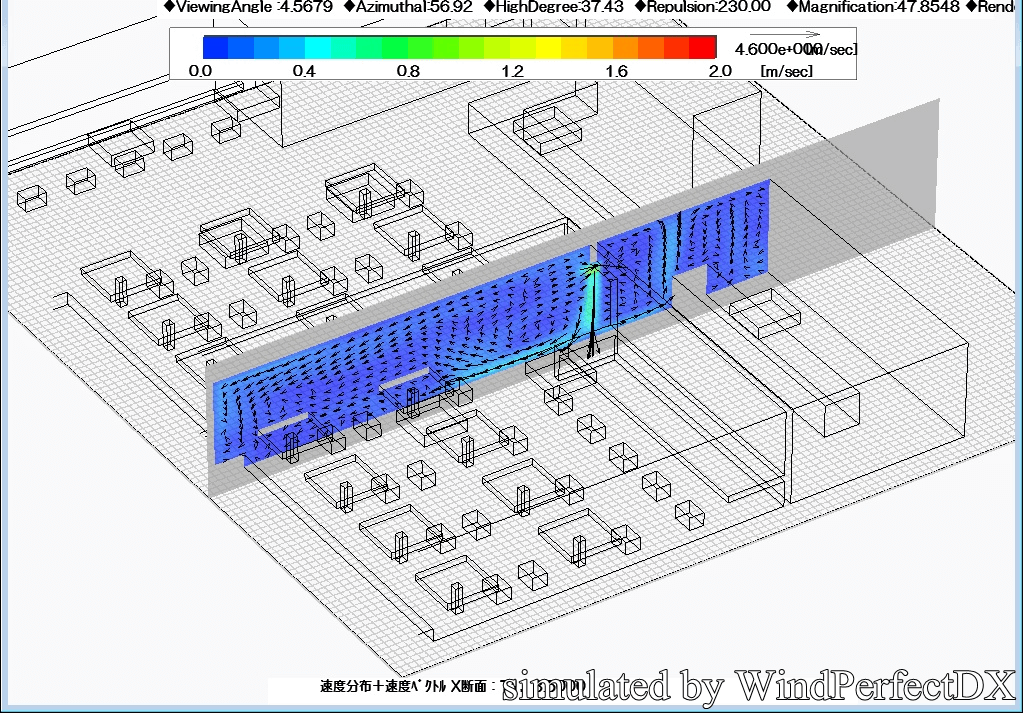

图6 速度分布+速度向量断面图

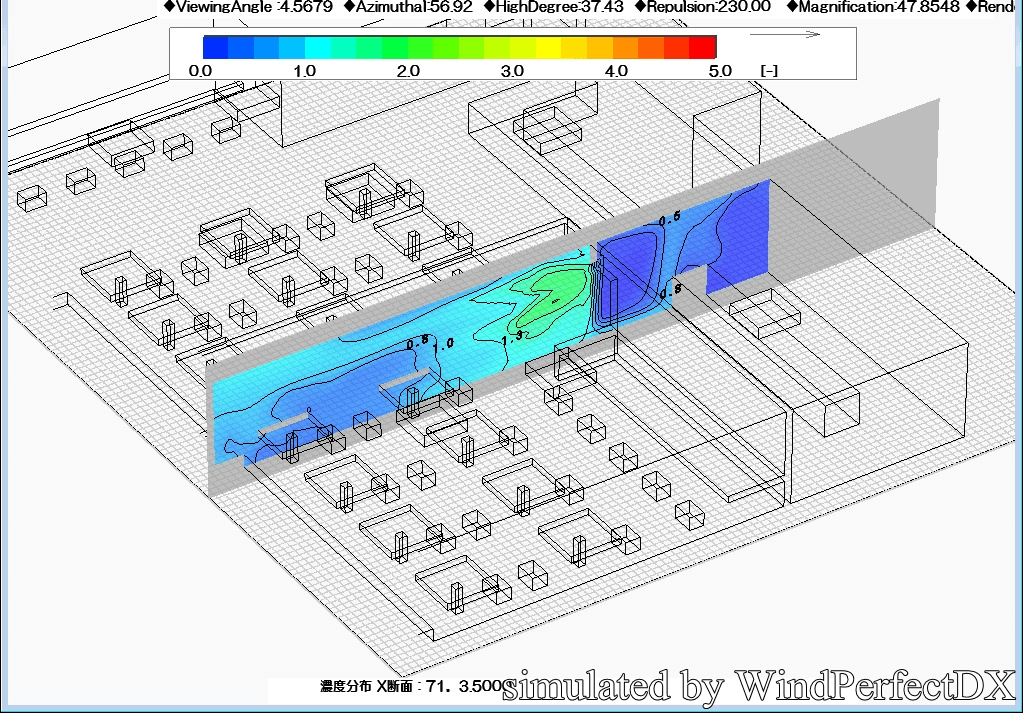

图7 浓度分布断面图

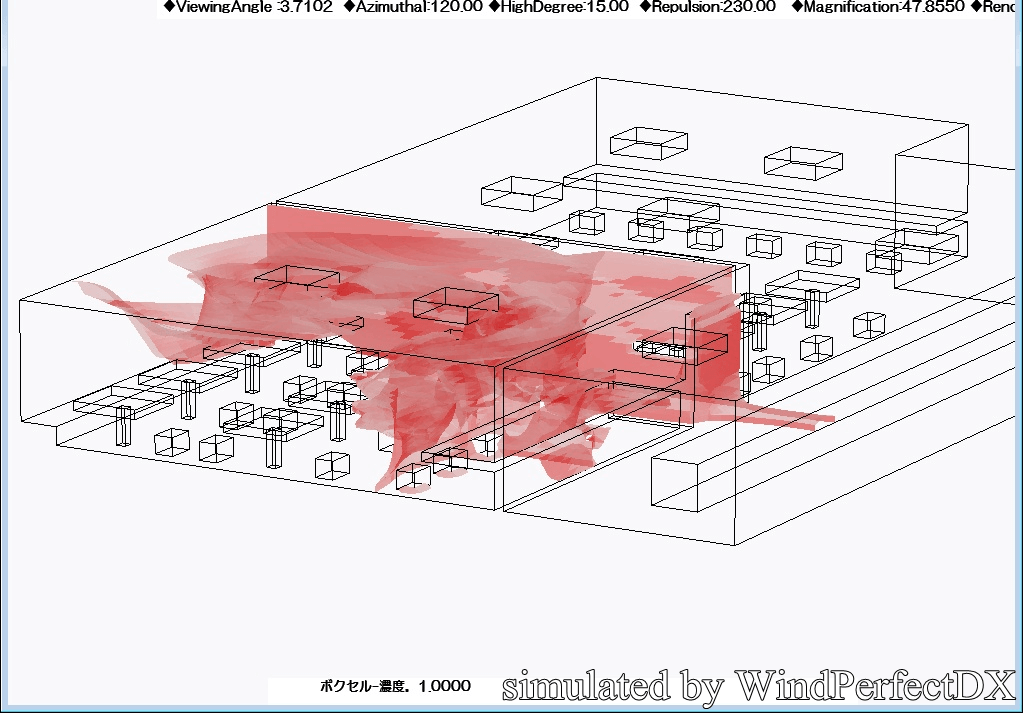

图8 浓度等值面图

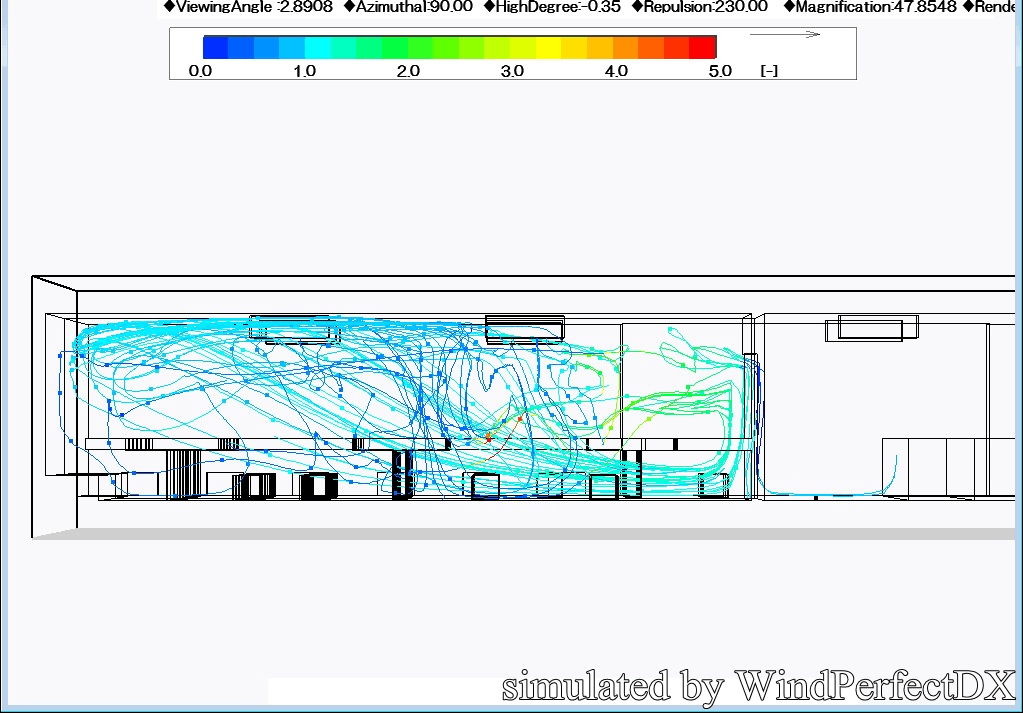

图9 风场粒子轨迹分布图
