藉由将外部风场导入室内之中,增加自然通风效率以减少机械通风的能源消耗,为此进行室内外自然通风模拟,可有效率地找出影响自然通风的重点设计,改善自然通风效率。
低层自然通风多阶段修正

解析概要



  室内自然通风的必要条件为空气在足够的风压差推动下所产生的流动,而足够的风压差是基于良好的室外通风环境,而且需要有利于通风的室内空间布局和构造设计才能带动室内风场流动。
  进行室内通风评价时,宜选择典型户型或者最不利房间作为基本分析对象,重点考虑人行走高度水平面的通风状况及室内通风。
  修正后设计之通风开口增加,并打通了南侧厕所与室外空间连接的通道,使得外部风场沿此通道流入室内并带动室内风场向室外吹送,增加东北侧门口的舒适度。
  本建筑设计案例探讨建筑内部与基地周边风场环境的影响,进行室内通风及室外通风同时解析,并逐步进行环境设计上的修正改善,本案选择夏季为模拟季节,依中央气象局气象测站近十年间的气象数据分析得知,基地风场风速平均为3.04(m/s),其白日第一盛行风向为西风。
解析內容



  与一楼相同,打通南侧厕所与外部连接之通道后,风场沿着通道流入室内,并顺着风势走向带动室内风场朝东北侧吹送,增加风场流动区域,提高室内部份空间的舒适度。

  通过调整建筑开口,形成室内外风场的交互作用,使外部风场流入后能自然循环,形成室内外自然通风。修正后的一层和二层风场都增加了面对入流风方向的建筑开口,一楼整体风环境提升,但风速的分布略有不均匀,有入流风通道处的风速较两侧风速过高的情况,这与建筑内部分隔也有关系,一层东侧风速均匀,风场调整到了较为舒适的状态。二楼处理手法类似,风环境提升主要体现在南侧建筑过道,和与过道相连的入口处。与室外风环境的调整方法和目标不同,室内风环境主要通过建筑开口引导室内外空气对流,提升室内自然空气质量。

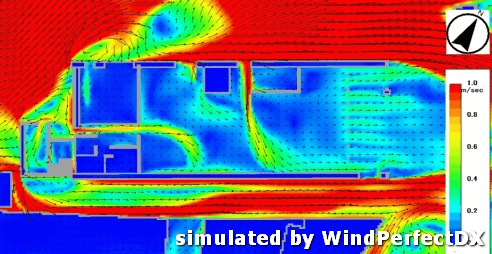

修正前一楼室内外风场风速分布

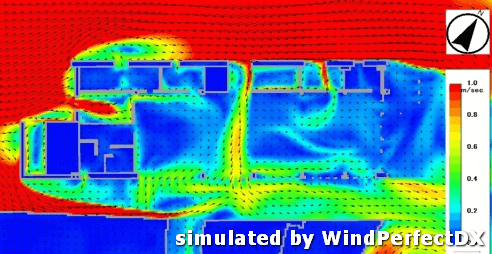

修正后一楼室内外风场风速分布

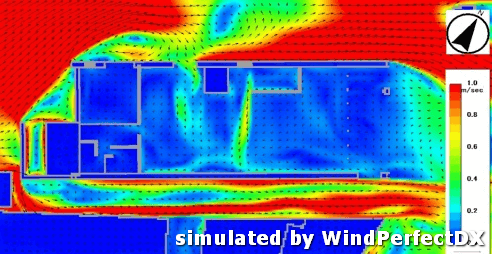

修正前二楼室内外风场风速分布

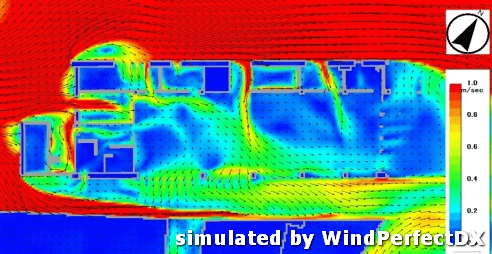

修正后二楼室内外风场风速分布
