藉由将外部风场导入室内之中,增加自然通风效率以减少机械通风的能源消耗,为此进行室内外自然通风模拟,可有效率地找出影响自然通风的重点设计,改善自然通风效率。
高层屋顶及地下室自然通风

解析概要


  自然通风为有效的被动式节能策略之一,不仅能利用可再生能源,改善室内空气品质,能为人们提供健康舒适的室内环境,符合绿色建筑的发展趋势。
  高层建筑在城市中大量建设,室内外风场分布随著高度而有所不同。高层建筑在住宅和商业写字楼中使用较多,室外开放空间与室内长时间久坐的通风舒适性需要模拟评估、调整改善设计方案。

  考虑当地自然环境条件,故本案进行夏季第一盛行风向及最大平均风速和冬季第一盛行风向及最大平均风速对基地与周边环境进行自然通风模拟,目前为执行第三阶段模拟,主要执行内容为室内通风环境解析。

解析內容



  夏季时由地下一楼人行高度观察室内风场,盛行风为西风,风场主要由南侧地下二楼出入口斜坡及北侧天井流入,沿着南北向柱子排列所产生之街谷风效应流动,最后由地下层向一楼的出入口通道流出。
  在地下一楼室内北侧部分,部分来源为地下二楼向地下一楼流入形成的街谷风,另外一部分则因为与一楼相连无阻隔,室外风场顺着隔间设计流入,且内部正负压力差导致风从地下一楼向外部流出,最后汇流后向北侧吹拂。

  顶楼室内风场风速高,需要通过增加防风设计手段以减缓风势,一方面为提升住户的舒适度,另一方面需要对整体建筑的风压风害进行评估。顶楼与地面一层的初步方案设计中,室内风场分布都有不均匀的现象,建筑外侧开窗方式需要根据当地自然环境条件在高处和低处的特点进行设计,在流入自然风的同时,通过建筑外侧开窗方式和内侧隔间布局的搭配,引导风场均匀分布,流速降低同时提高整体循环性和舒适度。

  地下室的自然通风需要通过街谷风效应、天井或内外压力差帮助地下二层、地下一层至地面一层的风场流动,此外、通道与出入口的位置关系、以及地下室内柱子排列方式会有一定程度的影响地下室风场分布以及风速。

二十二楼行人风场风速分布

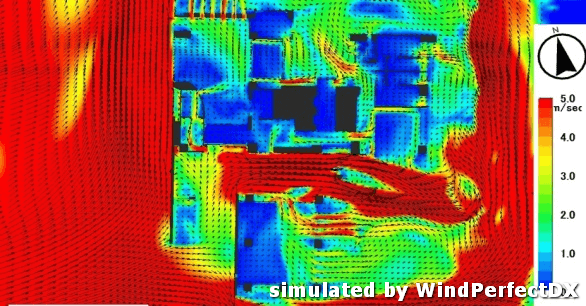

一楼行人风场风速分布

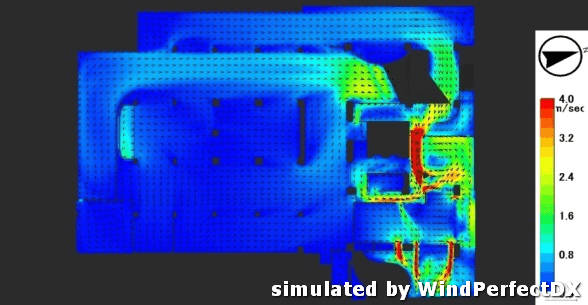

地下室风场风速分布
